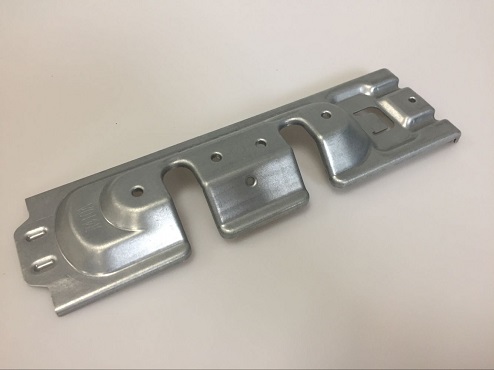

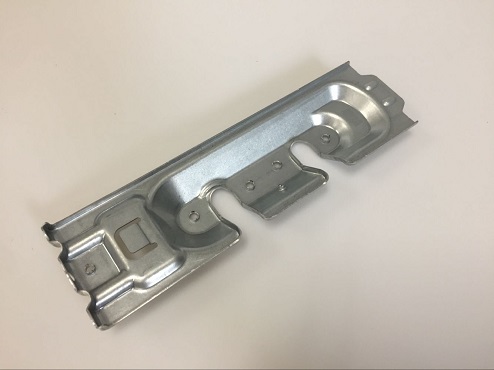

閥門支架 家電沖壓模具
模具尺寸：2300*960*430產品尺寸：220.0*62*24.6模具重量：1700KG產品材料厚度：G90 t=0.042模具噸位：440T
1、尺寸大、結構復雜，外觀和精度要求嚴格； 2、運用CAE技術解決了大量成型問題，極大地縮短了制作周期； 3、效率高、生產穩定。制作周期短，達到一次性試模投產；
模具定制熱線：0756-8593031
鈑金沖壓模具-家電閥門支架沖壓模具
40天
8工序連續模（沖孔切邊成型）
5S/件
500T
此模具類型為連續模，如果先沖孔再壓苞，產品斜面翻邊孔尺寸不能管控，很難實現；所以要先壓苞再落料，然后把斜面壓平之后再沖孔，然后再折彎壓回來，最后成型。
壓筋處有折彎，折彎凹模，強度大，翻邊凹模處壓筋必須包括產品最高點，如果不包過，壓筋折彎面容易變形。
樣件剛開始側面孔是橢圓形的，因為一開始模具此位置是正圓形的，翻邊后將此正圓拉變形成橢圓，經檢討后將模具孔修改成扁平圓形狀，這樣折彎后就能將此孔拉回偏正圓形。
產品卡扣處要求嚴格，需經過精準的CAE分析計算。
