精密模具制造之基于PROE軟件的在機檢測打點報道
1改善背景：
精密模具加工在機檢測打點不管是CNC還是EDM,一直以來打點問題都很麻煩，CNC在機檢測打點主要靠CNC編程員使用POWERMILL軟件，操作繁瑣，容易浪費時間。而EDM在機檢測打點曲面與斜面一般都不檢測(之前在曲面和斜面上面打的點精度一般不高)。需要使用CMM檢測.
項目計劃

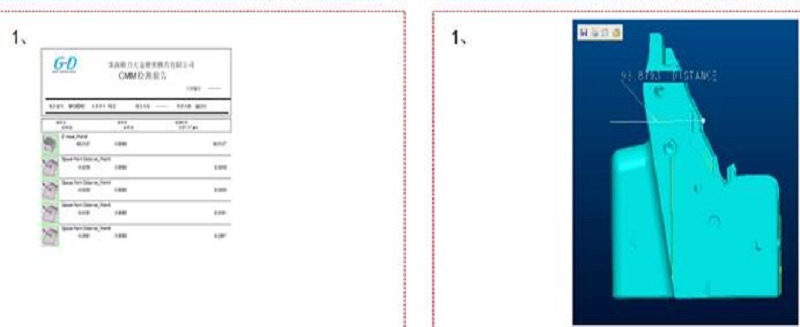

使用PROE軟件，先建立一個組件，把需要檢測的零件默認組裝進去，然后再做一個直徑5的球(直徑大小依據工序的測數球直徑來定)。把直徑5的球組裝到組件里面，記得第一個約束條件選擇相切，第二個約束條件選擇固定就可以。組裝完畢后就可以測量球的中心到基準的距離，為精密模具加工打下基礎。
項目計劃
解決了之前EDM斜面與曲面打點精度不高，各工序都可以使用此方法檢測斜面與曲面的數值，為在機檢測提供保障，避免因尺寸超差而返工，實現精密模具加工的高精度。
改善前: CNC在機檢測打點主要靠CNC編程員使用POWERMILL軟件，操作繁瑣，容易浪費時間。而EDM在機檢測打點曲面與斜面一般都不檢測,需要CMM檢測.
改善后:解決了之前斜面與曲面打點精度不高，各工序都可以使用此方法檢測斜面與曲面的數值，為在機檢測提供保障，避免因尺寸超差而返工，達到精密模具加工的超前水平。
