多支薄長斜頂加工工藝方法革新報道
1.背景：
如圖所示M130707斜頂，共32支，由于零件特征既薄又長。之前做法或裝夾費時費工，或精度難以保證。A、單件制作：通常的做法，CNC加工后EDM清角，數量較多時，反復裝夾上下機。B、合并料加工：精加工下料后無法保證其精度如CD盒斜頂。
2.革新方案:

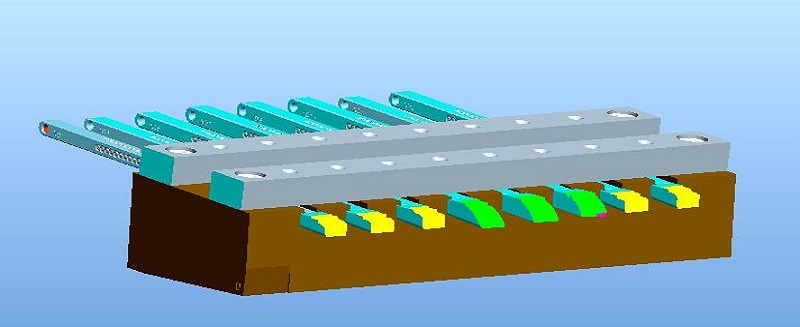

a. 外形單件成型快走絲+磨床成型，以保證其精度。呆料制作5度小斜頂夾具，一組一組上機加工，以減少裝夾次數，電極數量和電打成本。由于斜頂很小，由于線割后余量特別少，去除CNC工序，增加一個電極蓋出，以減少工序流轉次數和裝夾，減少總體加工成本。
3.方案效益：
a. 流轉次數：減少1次工序間流轉。
b.裝夾次數：減少(32*2-4)=60次裝夾。
c.電極數量：減少(17*3-4)=47組電極。
d.電打時間;減少(32*2-4*4)=48小時加工時間。
僅M130707直接加工成本(48*42+60*0.1)=2022元。
4.方案拓展：
此方案將運用到M130707新模斜頂加工。 并將拓展到其他模具的斜頂加工。
