沖壓模具制造壓塊槽特征加工技術
生產技術二科: 郭書軍

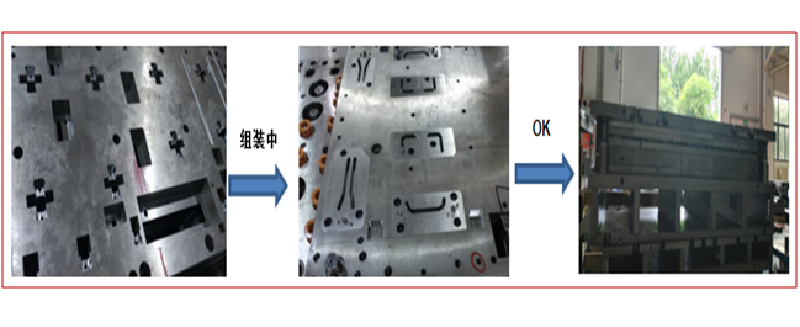

目前廠內鈑金模具加工非常多, 鈑金模具關于壓塊槽類特征加工太費時.據我們去組裝現場了解, 如下圖所示的鈑金模壓塊槽類特征只是壓塊壓住浮塊限位，只要保證側面光滑，底面準數即可。鈑金模壓塊槽類特征側面可做避空處理, 但設計做成緊配, 造成我們加工又要精加工,又要配鑼, 加工效率低下, 刀具成本增加。 (如圖一)
(圖一)： 把槽的側面如果做避空處理,則加工節省很多時間:
解決方案：1、與鈑金設計部達成協議, 凡是壓塊類鑲件槽的, 側面都做0.1~0.2的避空處理. 如右圖.2、開粗直接留0.03, 為提高美觀度, 增加一條半精刀路, 半精余量-0.02直接加工到位; 3、省去精加工刀路, 提高加工效率, 直接節省精加工刀具。節約成本. 從而達到改善之目的.
(圖二)：改善后形成統一優化參數的標準：
總結：小改善、大作用。通過從模型裝配關系判定,一些可以利于加工的方法改善是值得推廣和應用的, 經過小小局部的特征優化, 從而達到可以高效加工和節省公司成本.
